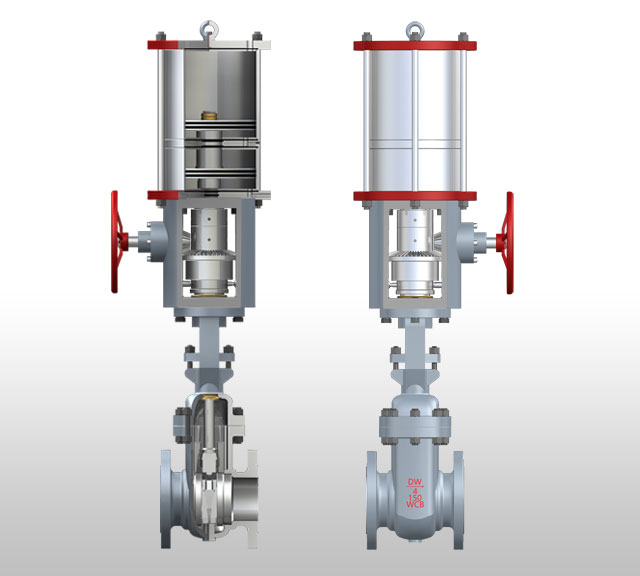

產品簡述：雙閘板閘閥(平行雙閘板閘閥)工作原理：借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。
一、雙閘板閘閥產品特點：
1、當系統正常工作時，閘板以1.0m/min勻速啟、閉；而系統斷電等事故狀態時的關閉分為快、慢關兩個階段。100-20%開度為快關，時間10（S）。20-0%開度為慢關，時間為40（S）。
2、用在水泵出口作截止、止回閥使用，該閥還具有閥桿鎖定裝置。保證運行安全。
3、Z943T型閘閥選用新型電動裝置，可就地操作也可遠控，并能滿足計算機程控要求?？刂茰?zhǔn)確、安全、可靠。
二、雙閘板閘閥工作原理：借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。
三、雙閘板閘閥優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、形體簡單，結構長度短，制造工藝性好，適用范圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
四、雙閘板閘閥簡介：

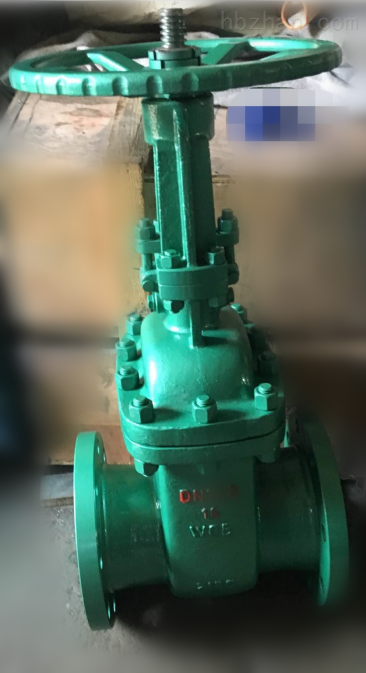

雙閘板閘閥又稱閘板閥或閘門閥，應用廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
五、雙閘板閘閥工作原理：
六、雙閘板閘閥設計標準：
|
設計與制造 |
GB/T12234JB/T3595 |
|
結構長度 |
GB/T12221 |
|
法蘭連接尺寸 |
GB9113JB/T79 |
|
檢驗與試驗 |
JB/T3595JB/T9092 |
|
壓力與溫度基準 |
JB/T3595ANSIB16.34 |
七、雙閘板閘閥產品性能規范
|
公稱壓力 |
100 |
|
|
強度試驗 |
MPa |
15.0 |
|
密封試驗 |
11.0 |
|
|
上密封試驗 |
11.0 |
|
|
氣體密封試驗 |
0.6 |
|
八、雙閘板閘閥主要零件材料及使用范圍
|
產品型號 |
Z42Y-100Z942Y-100 |
Z42Y-100VZ942Y-100V |
|
閥體 |
WCB |
WC6/WC9 |
|
閥蓋 |
WCB |
12Cr1MoV |
|
閥桿 |
38CrMoAlA |
25Cr2MoV |
|
閘板 |
25/WCB |
WC6/WC9 |
|
萬向頂 |
38CrMoAlA |
38CrMoAlA |
|
螺栓 |
B7 |
25Cr2MoV |
|
適用介質 |
水，汽，油品等 |
水，汽，油品等 |
|
高工作溫度 |
425℃ |
550/590℃ |
九、雙閘板閘閥主要連接尺寸，外形尺寸及重量
|
公稱壓力 PN(MPa) |
公稱通徑 |
連接尺寸mm |
外形尺寸mm |
重量 Kg |
|
|||||||||||||
|
D |
D1 |
D2 |
D6 |
b |
F1 |
f |
Z-d |
L |
W |
H |
|
|||||||
|
10 |
100 |
265 |
210 |
172 |
150 |
38 |
4．5 |
3 |
8-30 |
350 |
360 |
575 |
88 |
|
||||
|
125 |
310 |
250 |
210 |
176 |
42 |
4．5 |
3 |
8-34 |
400 |
400 |
725 |
168 |
|
|||||
|
150 |
350 |
290 |
250 |
204 |
46 |
4．5 |
3 |
12-34 |
450 |
500 |
758 |
235 |
|
|||||
|
200 |
430 |
360 |
312 |
260 |
54 |
4．5 |
3 |
12-41 |
550 |
600 |
898 |
338 |
|
|||||
|
225 |
470 |
400 |
352 |
287 |
56 |
4．5 |
3 |
12-41 |
650 |
600 |
1028 |
521 |
|
|||||
|
250 |
500 |
430 |
382 |
313 |
60 |
4．5 |
3 |
12-41 |
650 |
640 |
1049 |
558 |
|
|||||
|
300 |
585 |
500 |
442 |
364 |
70 |
4．5 |
4 |
16-48 |
750 |
540 |
1208 |
686 |
|
|||||
