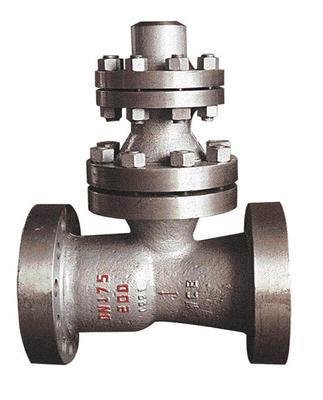

產品簡述：空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合自動再循環閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.
一、空排止回閥概述
空排止回閥主體毛坯的質量控制本閥門的所有零件均為鍛件，鍛造時嚴格按照鍛造工藝規程和工序卡進行，嚴格控制始鍛溫度、終鍛溫度、變形程度和變形速度，按工藝規程規定的冷卻方法進行冷卻。對鍛成品進行化學成分分析、力學性能試驗、晶間腐蝕試驗、金相組織分析，經分析、試驗和測定，均符合相應標準?！?br /> 鍛件的質量通過超聲波檢驗和液體滲透檢驗來保證，按照RCC－M要求對鍛件進行100%的超聲波探傷并評定，并對鍛件的全部表面進行液體滲透檢驗和評定。
|
二、空排止回閥原理如下： 片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵小流量。當停泵時， 閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞. 三、空排止回閥結構特點： a、該閥配合再循環旁路閥工作，維持系統的安全運行。 b、主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。 c、閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。 d、閥門應垂直安裝 四、空排止回閥規格型號：
五、空排止回閥主要零部件材質：
|
||||||||||||||||||||||||||
