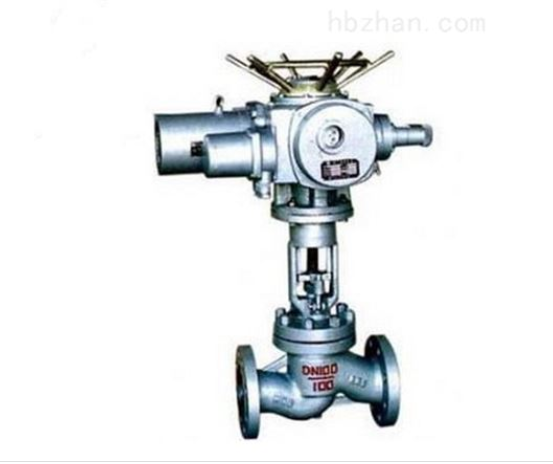

產品簡述：電動電站截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道
一、電站截止閥概述
J961Y電站截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道
二、J961Y電站截止閥主要特點及用途
①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。
②密封面不易磨損、擦傷、密封性能好、壽命長。
③結構緊湊、啟閉性好、高度小、維修方便。
④適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
⑤多種結構形式，便于用戶選擇。
三、J961Y電站截止閥主要零件材料
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
閥桿螺母 |
手輪 |
緊固件 |
|
J61H型 |
25 |
25 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼 |
|
J61Y型 |
25 |
25 |
鉻不銹鋼 |
25 |
硬質合金 |
||||
|
J61Y-P54型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬質合金 |
||||
|
J61Y-P55型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬質合金 |
||||
|
J61Y-P57型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬質合金 |
四、J941H電動截止閥試驗壓力：
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
|
試驗壓力（MPa） |
殼體強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18
|
|
五、J941H電動截止閥應用規范：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材 料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標 志 |
GB/T12220 |
|
|
供 貨 |
JB/T7928 |
|
六、J941H電動截止閥使用范圍：
|
產品類型 |
適用介質 |
適用溫度（℃） |
|
J41HY-C型 |
水、蒸汽、油品 |
≤425℃ |
|
≤450℃ |
||
|
J41W-P型 |
硝酸類 |
≤2000℃ |
|
J41W-R型 |
醋酸類 |
≤200℃ |
|
J41Y-I型 |
水、蒸汽、油品 |
≤550℃ |
