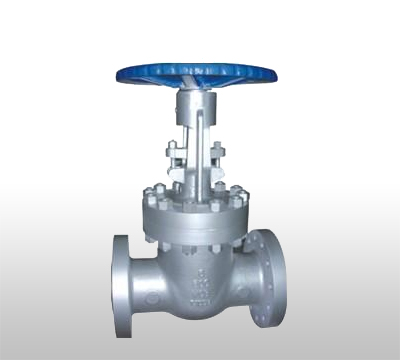

一、排渣閘閥概述：

　　排渣閘閥適用于工作壓力 1.6~6.4MPa，工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物
　　排渣閘閥構特點
　　1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
　　2、啟閉件采用半密封副強制密封，性能優良
　　3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
　　4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
　　5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
　　6、中大口徑設置滾動軸承，啟閉輕松
二、排渣閘閥引用標準
　　設計與制造：GB12234 GB3595
　　結構長度：GB12221
　　壓力溫度等級：GB9131 JB/T74 HG20604
　　連接法蘭：JG/T79 GB9113 HG20593-20635
　　試驗與檢驗：GB13927 JB/T9092

 材質有:鑄鋼（A216，WCB，A105；不銹鋼（F304-CF8，F(xiàn)316-CF8M，F(xiàn)304L-CF3M，F(xiàn)316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低溫鋼，鉻鉬鋼等

口徑：DN15～900 NPS1/2"～36"
壓力：PN16～260 CLASS150～1500
材料：DN15～50（NPS1/2"～2"）：A105，LF2，F(xiàn)11，F(xiàn)22，F(xiàn)5，F(xiàn)304，F(xiàn)316，F(xiàn)304L，F(xiàn)316L
      DN50～900（NPS2"～36"）：WCB，LCB，LCC，WC6，WC9，C12，C5，CF8，CF8M，CF3，CF3M
設計制造標準：GB/T12234，ASME B16.34，API602，API600，API6D，BS1414，BS5352
結構長度標準：GB/T12221，ASME B16.10，DIN3202，BS2080
連接端標準：ASME B1.20.1，ASME B16.11，GB/T9113，JB/T79， ASME B16.5，
　　　　　　ASME B16.47，DIN2543～2551，ASME B16.25
結構類型：明桿單閘板，自密封式
操作方式：手輪，傘齒輪，氣動，電動

三、排渣閘閥運動方式：

閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥

四、排渣閘閥零件材料

五、排渣閘閥主要外形和連接尺寸
